拓空者飞控代码解析文档

这篇文档面向的是匿名飞控代码，按“任务调度分层”和“数据流方向”两条线索梳理。需要注意学长改版与匿名官方原版在三处行为上并不一致，下面每处都会单独标出：标注为改版有问题的地方，不要直接照用。

飞控总任务执行流程

整个飞控使用时间片轮转调度：所有任务被分配到 7 个频率级别，Scheduler_Run() 在 main.c 的 while(1) 中不断被调用，通过 SysTick 检查各任务是否到点，到点则执行。

频率越高、周期越短，越靠近传感器和姿态内环；频率越低越慢，处理的是外环控制、管理和存储。

数据流全景：从传感器读取到电机输出

下面的编号保留原文档的顺序，逐层从高频流向低频，最后回到电机输出。

1000Hz — 传感器与姿态解算层

1. Fc_Sensor_Get()：读取 ICM20602 加速度/陀螺仪原始数据，以及 SPL06 气压计、AK8975 磁力计。
2. Sensor_Data_Prepare(1)：数据校准、零偏修正。
3. IMU_Update_Task(1)：四元数 + 姿态解算（核心），输出 imu_data.rol/pit/yaw/acc。
4. WCZ_Acc_Get_Task()：计算世界坐标系 Z 加速度；WCXY_Acc_Get_Task()：计算世界坐标系 XY 加速度。
5. Flight_State_Task(1)：读取 CH_N[] 摇杆值，输出 fs.speed_set_h。
6. Swtich_State_Task(1)：光流/GPS/UWB 在线检测，输出 switchs.xxx_on。
7. ANO_OF_Data_Prepare_Task：光流数据准备，输出 of_rdf.ground_vel_est。
8. ANO_DT_Task1Ms()：数传数据交换（与上位机通信）。

500Hz — 最内层角速度环

9. Att_1level_Ctrl(2ms)：角速度 PID（最内环，响应最快），输出 mc.ct_val_rol/pit/yaw（控制量）。
10. Motor_Ctrl_Task(2)：混控 + PWM 输出到电机，motor[1-4] = mc.ct_val_thr ± ...。
11. Ano_UWB_Get_Data_Task()：UWB 定位数据接收。

200Hz — 姿态角度环 + 高度融合

12. calculate_RPY()：把四元数转换为欧拉角 rol/pit/yaw。
13. Att_2level_Ctrl(5ms)：姿态角度 PID（中环），输出目标角速度，作为 Att_1level_Ctrl 的期望输入。
14. DrvRcInputTask()：遥控输入信号处理。
15. WCZ_Fus_Task(5)：高度互补滤波（加速度 + 气压 + TOF 融合），输出 wcz_hei_fus.out（融合高度）与 wcz_spe_fus.out（融合速度）。

100Hz — 高度外环 + 系统状态

16. RC_duty_task(10)：遥控摇杆占空比计算，输出 CH_N[]。
17. Flight_Mode_Set(10)：根据 AUX1/AUX2 设置飞行模式，输出 flag.flight_mode（LOC_HOLD/RETURN...）。
18. Alt_1level_Ctrl(10ms)：高度速度 PID（高度内环）。
19. Alt_2level_Ctrl(10ms)：高度位置 PID（高度外环，起飞控制），输出 loc_ctrl_2.out[Z]。
20. AnoOF_Check_State()：光流通信状态检测。
21. LED_Task2(10)：LED 状态显示（模式闪烁 + 外设指示）。

50Hz — 位置/速度外环 + 用户任务

22. Mag_Update_Task(20)：磁力计校准和数据更新。
23. FlyCtrl_Task(20)：程序指令控制（上位机发来的飞行指令），输出 program_ctrl.vel_cmps_h[X/Y/Z]。
24. ANO_OFDF_Task(20)：光流融合和数据处理。
25. Loc_1level_Ctrl(20, CH_N)：XY 位置速度 PID（官方位置环）；无光流时进入姿态模式，有光流时走速度闭环，输出 loc_ctrl_1.out[X/Y]（倾角目标）。

用户代码在这一层：

26. User_Loc_2Ctrl_Task()：用户位置环 PID（N10 位置反馈），输出 loc_ctrl_2.out[X/Y]（速度修正量）。
27. User_Yaw_3Ctrl_Task()：用户航向 PID（覆盖官方航向控制）。
28. LocCtrlEn = true 为用户位置环使能标志，YawCtrl_En = true 为用户航向环使能标志。
29. EmergencyLand_Check_Task：紧急迫降检测（安全监控）。
30. UserTask_50ms：自定义 50ms 任务（OpenMV 处理等），属于用户任务调度。

20Hz — 电源管理 + 恒温控制

31. Power_UpdateTask(50)：电池电压检测 + 低电量告警。
32. Thermostatic_Ctrl_Task：IMU 恒温控制（保持温度稳定，减少零漂）。
33. UserTask_50ms：自定义 50ms 任务（原文档在这一层重复列出，此处按原文保留）。

2Hz — 慢速参数持久化

34. Ano_Parame_Write_task：参数延时写入 Flash（避免频繁擦写）。

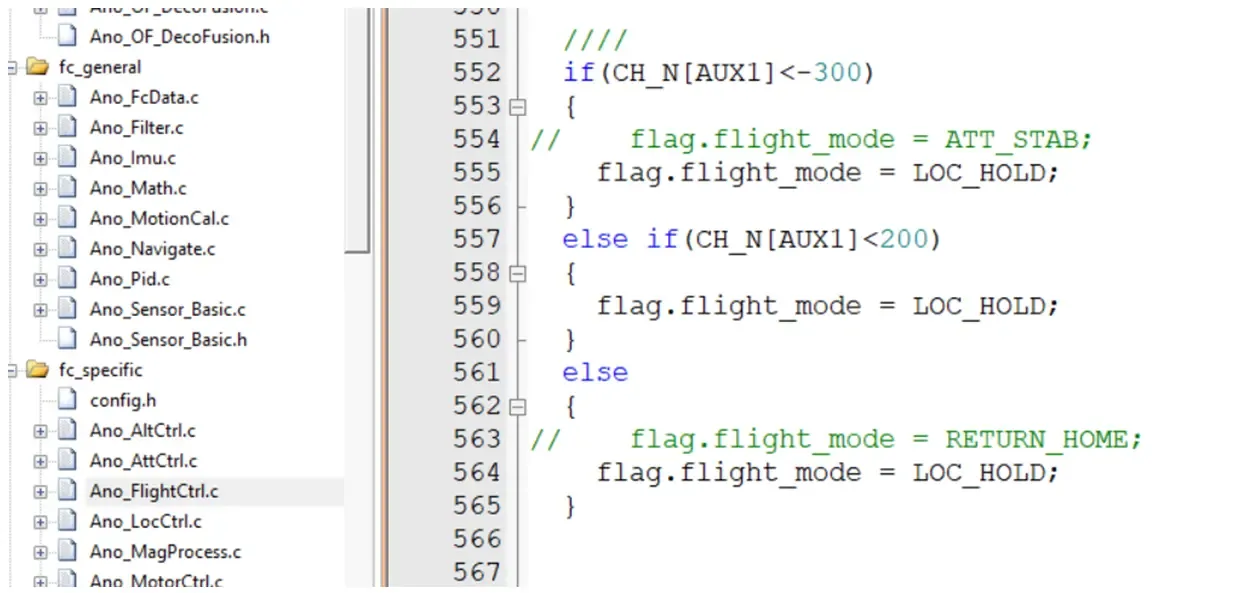

飞控模式设置

雷达坐标系变换问题

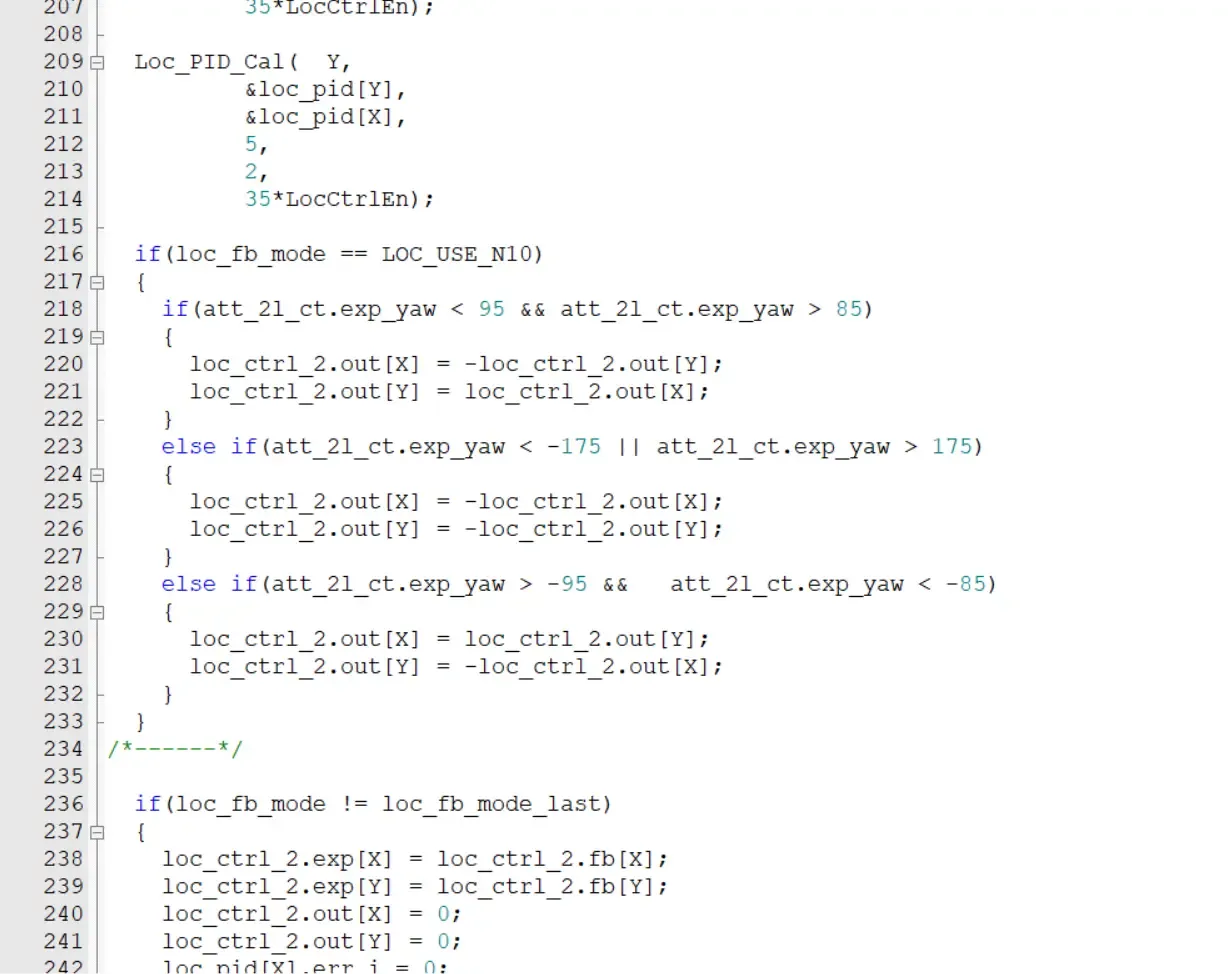

学长改版代码中 Loc_Ctrl.c 的这段逻辑会造成写入覆盖，导致坐标系变换异常：旋转时先写了 loc_ctrl_2.out[X]，后面计算 out[Y] 又读回已经被覆盖的 out[X]。加上缓存变量即可：

if (loc_fb_mode == LOC_USE_N10)
{
    float tmp_x = loc_ctrl_2.out[X];
    float tmp_y = loc_ctrl_2.out[Y];

    if (att_2l_ct.exp_yaw < 95 && att_2l_ct.exp_yaw > 85)
    {
        loc_ctrl_2.out[X] = -tmp_y;
        loc_ctrl_2.out[Y] = tmp_x;
    }
    else if (att_2l_ct.exp_yaw < -175 || att_2l_ct.exp_yaw > 175)
    {
        loc_ctrl_2.out[X] = -tmp_x;
        loc_ctrl_2.out[Y] = -tmp_y;
    }
    else if (att_2l_ct.exp_yaw > -95 && att_2l_ct.exp_yaw < -85)
    {
        loc_ctrl_2.out[X] = tmp_y;
        loc_ctrl_2.out[Y] = -tmp_x;
    }
}

位置环输出的数据注入流程

从用户位置环写出的速度修正量，最终怎样变成电机 PWM：

User/Loc_Ctrl.c
└→ loc_ctrl_2.out[X/Y]                        ← 你的位置 PID 输出 (cm/s)
   │
   ▼
Ano_FlightCtrl.c:296-297
└→ speed_set_tmp[X/Y] = 遥控 + program_ctrl + pc_user + loc_ctrl_2.out
   │
   ▼
Ano_FlightCtrl.c:299-302
└→ fs.speed_set_h[X/Y]                        ← 最终水平速度目标 (cm/s)
   │
   ▼
Ano_LocCtrl.c:104-400 (Loc_1level_Ctrl)
└→ loc_ctrl_1.out[X/Y]                        ← 速度环 PID 输出 (角度目标，度)
   │
   ▼
Ano_AttCtrl.c:274-322 (Att_1level_Ctrl)
└→ mc.ct_val_rol / ct_val_pit / ct_val_yaw    ← 姿态 PID 输出
   │
   ▼
Ano_MotorCtrl.c:108-136
└→ motor_step[m1..m4] = mc.ct_val_thr ± ct_val_rol ± ct_val_pit ± ct_val_yaw
   │
   ▼
硬件 PWM → 电机转动

本篇总结

• 任务按 7 个频率级别轮转：1000Hz 负责传感与姿态解算，500Hz 是最内层角速度环，200Hz 补姿态角度环与高度融合，100Hz 往下进入高度环、模式、位置速度环与管理任务，2Hz 只做参数持久化。
• 用户位置环与用户任务挂在 50Hz 层，位置 PID 的输出经 Ano_FlightCtrl.c 汇总进 fs.speed_set_h，再逐级转为角度目标、姿态控制量和电机 PWM。
• 使用学长改版代码前必须先确认三处改动：飞行模式被强制为定高、wcz_hei_fus.out 的融合高度不可用、Loc_Ctrl.c 的坐标系变换存在写入覆盖。
